Как правильно провести электропроводку в гараже своими руками пошаговая инструкция

Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: кабель, автоматические выключатели, розетки, выключатели, изолента и инструменты для монтажа. Подготовьте рабочее место, чтобы обеспечить безопасность и удобство.

Определите место для установки розеток и освещения. Рекомендуется размещать розетки на высоте 30 см от пола, чтобы избежать повреждений. Убедитесь, что освещение будет достаточно ярким для выполнения всех необходимых задач в гараже. Используйте светодиодные лампы для экономии электроэнергии и долговечности.

При прокладке кабелей следуйте правилам безопасности. Используйте кабель с подходящей изоляцией и сечением, чтобы избежать перегрева. Прокладывайте кабели в защитных трубах, особенно в местах, где они могут подвергаться механическим повреждениям. Не забывайте о заземлении, чтобы обеспечить безопасность при использовании электрооборудования.

После завершения монтажа проверьте все соединения и убедитесь, что они надежны. Включите автоматические выключатели и протестируйте каждую розетку и источник света. Если все работает корректно, вы успешно провели электропроводку в своем гараже!

Выбор места для установки электрического щита

Установите электрический щит в сухом и хорошо проветриваемом месте. Избегайте мест с повышенной влажностью, таких как углы, где может скапливаться вода. Оптимально расположить щит на высоте 1,5-1,8 метра от пола для удобного доступа.

Выберите стену, которая не подвержена механическим повреждениям. Избегайте установки щита рядом с источниками тепла, такими как печи или обогреватели. Убедитесь, что вокруг щита достаточно пространства для обслуживания и замены автоматов.

Рядом с щитом должно быть свободное место для подключения проводов и установки дополнительных устройств, таких как УЗО или дифференциальные автоматы. Убедитесь, что щит не перекрывает двери или окна, чтобы избежать затруднений при доступе.

Проверьте наличие свободного места для установки дополнительных модулей в будущем. Если планируете расширение электросети, выбирайте место, которое позволит легко добавить новые устройства.

Обратите внимание на доступ к основному источнику питания. Убедитесь, что щит находится в пределах досягаемости от вводного кабеля, чтобы избежать лишних затрат на проводку.

Определение необходимой мощности и нагрузки

Для начала определите, какие устройства вы планируете подключить в гараже. Составьте список оборудования: освещение, розетки, инструменты и другие электроприборы. Каждое устройство имеет свою мощность, указанную в ваттах (Вт).

Сложите мощности всех устройств, чтобы получить общую нагрузку. Например, если у вас есть лампа на 60 Вт, электродрель на 500 Вт и зарядное устройство на 100 Вт, общая мощность составит 660 Вт.

Учитывайте, что не все устройства будут работать одновременно. Для расчета необходимой мощности добавьте 20-30% к общей нагрузке. Это создаст запас мощности и предотвратит перегрузку сети. В нашем примере, 660 Вт + 30% = 858 Вт.

Выберите автоматический выключатель, который соответствует полученной мощности. Например, для 858 Вт подойдет автомат на 10 А (при напряжении 220 В). Убедитесь, что проводка также рассчитана на эту нагрузку.

Не забывайте о типах проводов. Для освещения используйте провод сечением 1.5 мм², а для розеток – 2.5 мм². Это обеспечит безопасность и надежность вашей электропроводки.

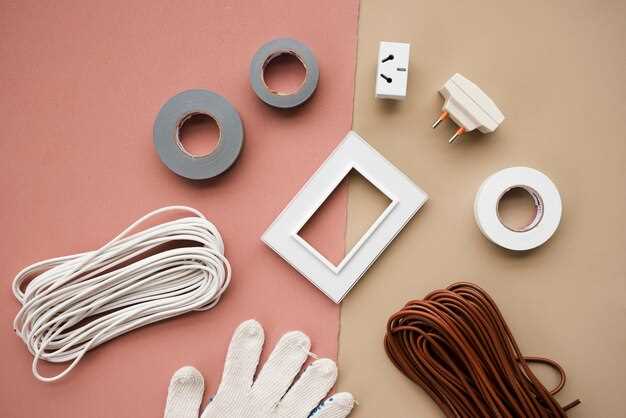

Подбор кабелей и материалов для проводки

Выбор кабелей для электропроводки в гараже начинается с определения нагрузки. Для освещения подойдут кабели с сечением 1,5 мм², а для розеток лучше использовать 2,5 мм². Если планируете подключать мощные инструменты, выбирайте кабели с сечением 4 мм² или больше.

Типы кабелей

Используйте кабели ПВХ или ВВГнг, которые устойчивы к механическим повреждениям и влаге. Для наружной проводки подойдут кабели с защитой от ультрафиолета. Если проводка будет скрытой, выбирайте модели с изоляцией, подходящей для установки в стенах.

Дополнительные материалы

Не забудьте про монтажные материалы: коробки, розетки, выключатели и автоматические выключатели. Рекомендуется использовать устройства с защитой от короткого замыкания и перегрузки. Для крепления проводов подойдут специальные зажимы и дюбели.

При выборе материалов учитывайте их совместимость с кабелями. Например, для медных проводов используйте медные клеммы, а для алюминиевых – алюминиевые. Это предотвратит окисление и обеспечит надежный контакт.

Проверьте наличие сертификатов у всех материалов. Это гарантирует их безопасность и соответствие стандартам. Не экономьте на качестве, так как это влияет на долговечность и безопасность проводки.

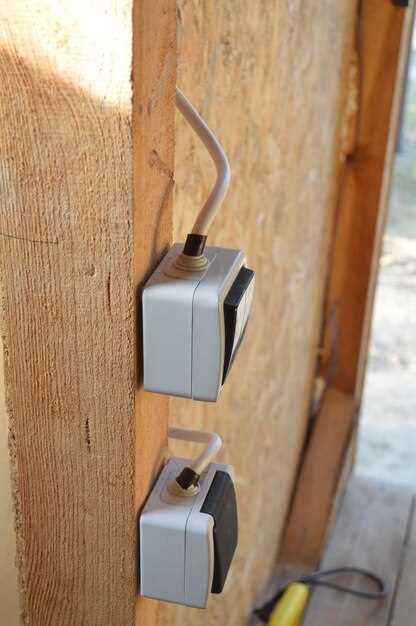

Монтаж розеток и освещения в гараже

Выберите места для установки розеток, учитывая расположение оборудования и необходимость подключения инструментов. Рекомендуется устанавливать розетки на высоте 30-40 см от пола для удобства доступа. Используйте розетки с защитными крышками, чтобы предотвратить попадание пыли и влаги.

Для монтажа розеток выполните следующие шаги: разметьте места установки, вырежьте отверстия в стене, установите подрозетники, проложите кабель, подключите провода к клеммам розетки и зафиксируйте её в подрозетнике. Убедитесь, что все соединения надежны и изолированы.

При установке освещения определите, где будет находиться основное освещение и дополнительные источники света. Используйте светодиодные лампы для экономии энергии и долговечности. Установите потолочные светильники на высоте 2,5-3 метра для равномерного распределения света.

Для монтажа освещения: разметьте места для светильников, установите крепления, проложите проводку, подключите светильники к выключателю и проверьте работоспособность. Используйте выключатели с защитой от влаги, особенно если в гараже есть возможность попадания воды.

Не забудьте проверить все соединения и протестировать систему перед использованием. Убедитесь, что все элементы соответствуют требованиям безопасности и стандартам электропроводки.

Подключение заземления и защитных устройств

Установите заземляющий провод, используя медный или алюминиевый кабель сечением не менее 6 мм². Прокопайте яму глубиной около 1,5 метра и установите в нее заземляющий электрод, например, металлическую трубу или шину. Подключите провод к электрической панели и убедитесь, что соединение надежное.

Используйте УЗО (устройство защитного отключения) для защиты от поражения электрическим током. Установите УЗО на вводе в гараж, выбрав устройство с номинальным током 30 мА. Подключите его к фазному и нулевому проводам, следуя схеме, указанной в инструкции к устройству.

Добавьте автоматические выключатели для защиты от короткого замыкания и перегрузок. Выберите автоматы с соответствующим номиналом, учитывая суммарную мощность подключаемых приборов. Установите их в распределительном щите, подключив к ним фазные и нулевые провода.

Проверьте работоспособность системы заземления и защитных устройств. Используйте тестер для проверки сопротивления заземления и убедитесь, что УЗО срабатывает при тестировании. Это гарантирует безопасность эксплуатации электрической сети в гараже.

Проверка и тестирование электропроводки перед запуском

Перед тем как подключить электропроводку в гараже, проведите тщательную проверку всех компонентов. Это поможет избежать проблем в будущем и обеспечит безопасность.

1. Визуальный осмотр

• Проверьте состояние проводов на наличие повреждений, изоляции и коррозии.
• Убедитесь, что все соединения надежны и не имеют видимых дефектов.
• Проверьте, что распределительные коробки закрыты и защищены от влаги.

2. Тестирование с помощью мультиметра

1. Настройте мультиметр на измерение сопротивления.
2. Проверьте каждую линию на наличие короткого замыкания, подключив щупы к проводам.
3. Измерьте сопротивление между фазой и нулем. Оно должно быть в пределах нормы.
4. Проверьте заземление, измерив сопротивление между заземляющим проводом и землей.

После завершения тестирования убедитесь, что все результаты соответствуют стандартам. Если есть отклонения, исправьте их до подключения к сети. Это обеспечит безопасную и надежную работу электропроводки в вашем гараже.
